1. 將三氟化硼絡合物、溶劑和草酸鋰混合，在40 ~ 110℃反應2 ~ 12h，得到含四氟硼酸鋰和二氟草酸硼酸鋰的反應液；

2. 將所述步驟1）得到的含四氟硼酸鋰和二氟草酸硼酸鋰的反應液進行一次減壓蒸餾， 蒸餾至溶劑量減少1/3 ~ 1/2，結(jié)束一次減壓蒸餾，得到一次蒸餾液和一次蒸餾余液；

3. 將所述步驟2）得到的一次蒸餾余液進行冷凝、結(jié)晶，得到二氟草酸硼酸鋰一次粗品；

4. 將所述步驟2）得到的一次蒸餾液與草酸和催化劑混合，在35 ~ 110℃反應4 ~ 8h后進行 二次減壓蒸餾，蒸餾至一次蒸餾液減少1/3 ~ 1/2，結(jié)束二次減壓蒸餾，得到二次蒸餾液和二次蒸餾余液；

5. 將所述步驟4）得到的二次蒸餾余液進行冷凝、結(jié)晶，得到二氟草酸硼酸鋰二次粗品；

6. 將二氟草酸硼酸鋰一次粗品和二氟草酸硼酸鋰二次粗品重結(jié)晶，得到二氟草酸硼酸。

文章提供了 LiDFOB的制備方法，生產(chǎn)工藝簡單，成本低，產(chǎn)品收率高，易于工業(yè)化生產(chǎn)。 進一步的，本文章提供了一種上述方案所述制備方法的制備裝置，能夠?qū)崿F(xiàn)二氟草酸硼酸鋰的連續(xù)化生產(chǎn)，同時可實現(xiàn)產(chǎn)品的分階段析晶，降低副反應，減少重結(jié)晶次數(shù)。爭對以上方法，文章還提供了制備裝置的結(jié)構示意圖，如下：

本文提供了一種上述方案所述制備方法的制備裝置，包括溶劑冷凝器、真空泵、 冷凝回流器、恒溫反應器和結(jié)晶塔；

 所述溶劑冷凝器的進料端與冷凝回流器的上端連接，出料端與恒溫反應器連接；

 所述真空泵與溶劑冷凝器連接； 所述冷凝回流器的下端與恒溫反應器連接；

 所述結(jié)晶塔的底部與恒溫反應器的下端連接，頂部與恒溫反應器的上端連接；

 在溶劑冷凝器、真空泵、冷凝回流器、恒溫反應器和結(jié)晶塔之間連接的管路上均設置有閥門。

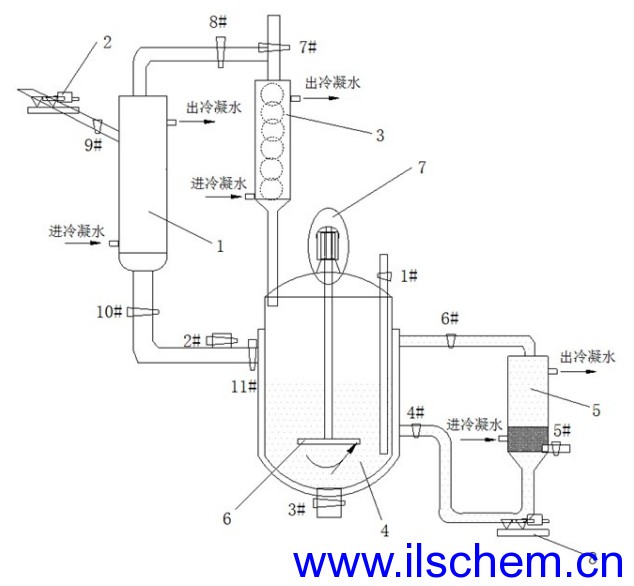

下圖為本發(fā)明提供的制備裝置的結(jié)構示意圖

為了使反應原料充分混合，所述恒溫反應器中優(yōu)選安裝有攪拌裝置，所述攪拌裝置優(yōu)選與旋轉(zhuǎn)電機連接，通過旋轉(zhuǎn)電機控制攪拌裝置的啟停。

為了能夠使待結(jié)晶物料充分轉(zhuǎn)入結(jié)晶塔進行結(jié)晶，在結(jié)晶塔的進料管 路上優(yōu)選設置循環(huán)泵。

為了能夠接收反應后產(chǎn)生的尾氣，所述冷凝回流器的上端優(yōu)選與尾氣 處理裝置連接。

 為了進一步說明本發(fā)明，下面結(jié)合實施例對本發(fā)明提供的技術方案進行詳細地描 述，但不能將它們理解為對本發(fā)明保護范圍的限定。
